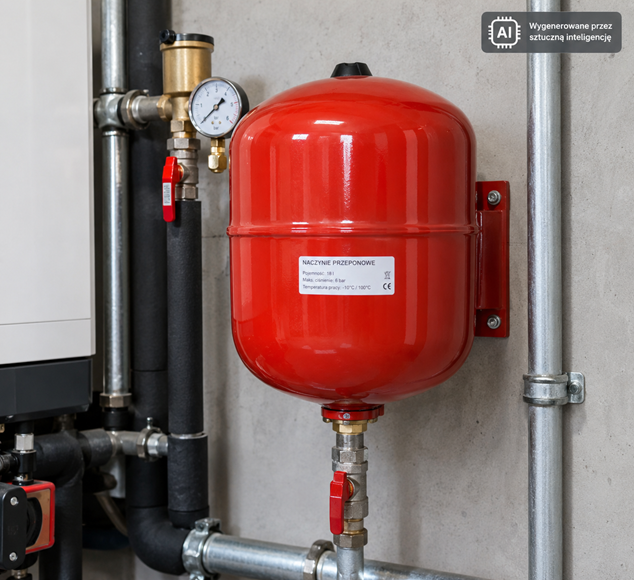

Naczynie przeponowe - do czego służy, jak dobrać pojemność i sprawdzić ciśnienie?

Naczynie przeponowe przejmuje przyrost objętości wody, która nagrzewa się w zamkniętej instalacji, i dzięki temu utrzymuje ciśnienie w bezpiecznym zakresie. Pojemność dobierasz do zładu, czyli ilości wody w układzie, a ciśnienie wstępne ustawiasz przed wpięciem zbiornika, według wysokości słupa wody w budynku. Poniżej znajdziesz różnice między modelami do c.o. i c.w.u., zasady doboru oraz sposób kontroli ciśnienia.

Co dzieje się w instalacji bez naczynia przeponowego?

Woda jest praktycznie nieściśliwa, a podczas podgrzewania zwiększa objętość. W zamkniętym układzie bez zbiornika ten przyrost nie ma się gdzie podziać, więc zamienia się w skok ciśnienia. Pierwszą ofiarą są uszczelki i połączenia gwintowane, po nich rury oraz cienkościenne wymienniki ciepła. Zawór bezpieczeństwa zaczyna otwierać się przy każdym cyklu grzania i zrzuca wodę, ty uzupełniasz ubytek świeżą, a razem z nią wprowadzasz do obiegu tlen. To prosta droga do przyspieszonej korozji stalowych elementów i do sytuacji, w której dopuszczanie wody staje się comiesięcznym rytuałem. Zbiornik przeponowy rozwiązuje problem u źródła: nadmiar cieczy wchodzi do części wodnej naczynia, membrana ugina się, ciśnienie pozostaje w normie.

Naczynie do c.o. i do c.w.u. - dwa różne urządzenia

Zadanie mają wspólne, konstrukcję inną. Model do c.o. przejmuje rozszerzalność cieplną czynnika grzewczego i zdejmuje obciążenie z kotła oraz pompy ciepła. Pracuje w obiegu zamkniętym, w którym woda krąży bez kontaktu z wodą pitną. Naczynie do c.w.u. musi mieć membranę dopuszczoną do kontaktu z wodą przeznaczoną do spożycia i odpowiedni atest higieniczny. Producenci stosują tu konstrukcję przepływową, przez którą woda przechodzi zamiast stać w martwej strefie, co ogranicza ryzyko stagnacji i rozwoju bakterii. Takie zbiorniki tłumią też uderzenia hydrauliczne po zamknięciu baterii i stabilizują pracę zestawu hydroforowego, ograniczając liczbę załączeń pompy.

Osobna kategoria to instalacje solarne. Czynnikiem jest tam roztwór glikolu, a temperatury potrafią przekraczać 100°C, więc naczynie musi być odporne zarówno na skład chemiczny medium, jak i na wysokie temperatury. Standardowy zbiornik do c.o. w tej roli nie wystarczy.

Ile litrów powinno mieć naczynie przeponowe w twoim domu?

Zacznij od zładu, czyli sumy wody w kotle, rurach i grzejnikach. Zasady zabezpieczania instalacji zamkniętych naczyniami przeponowymi opisuje norma PN-B-02414, a dobór opiera się na objętości zładu, temperaturze pracy i ciśnieniu dopuszczalnym.

W instalacji centralnego ogrzewania przyjmuje się orientacyjnie około 5% objętości zładu. Przy ciepłej wodzie użytkowej punktem odniesienia jest pojemność podgrzewacza i wartość rzędu 6-10%, bo woda użytkowa nagrzewa się do wyższej temperatury na całej objętości zbiornika. Dla podgrzewacza 200 l wychodzi z tego naczynie kilkunastolitrowe. Sprawdź jeszcze dwie rzeczy. Ciśnienie dopuszczalne naczynia nie może być niższe niż ciśnienie otwarcia zaworu bezpieczeństwa w twoim układzie. Drugie: przewymiarowanie nie szkodzi, niedowymiarowanie owszem, więc jeśli wahasz się między dwoma pojemnościami, wybierz większą.

Ciśnienie wstępne, czyli liczba ustawiana jeszcze przed montażem

Ciśnienie wstępne to ciśnienie gazu po drugiej stronie membrany, ustawiane przy pustej stronie wodnej. Liczysz je z wysokości statycznej instalacji: na każdy metr słupa wody przyjmij 0,1 bara i dolicz około 0,2 bara zapasu. Dla budynku z instalacją sięgającą 8 m nad naczynie daje to mniej więcej 1,0 bara. Do napełnienia używa się azotu, bo przenika przez gumową membranę wolniej niż powietrze i nie wprowadza tlenu do części gazowej, przez co membrana i płaszcz zbiornika starzeją się wolniej. Wartość ustaw przed wpięciem naczynia do instalacji. Po podłączeniu strona wodna jest już pod ciśnieniem układu i każdy pomiar będzie zafałszowany.

Jak sprawdzić ciśnienie w naczyniu i napompować je manometrem?

Kontrolę rób raz w roku, najlepiej przy okazji przeglądu przed sezonem. Warunek jest jeden: mierzysz przy opróżnionej stronie wodnej, inaczej manometr pokazuje ciśnienie instalacji, a nie ciśnienie wstępne. Kolejność pracy wygląda tak:

  • odetnij naczynie od instalacji zaworem odcinającym (rewizyjnym),
  • spuść wodę ze zbiornika przez zawór spustowy,
  • podłącz manometr do zaworu Schradera i odczytaj wartość,
  • uzupełnij gaz do wyliczonego poziomu,
  • sprawdź stan i drożność odpowietrznika oraz pracę zaworu zwrotnego,
  • otwórz zawór odcinający i przywróć ciśnienie w instalacji.

Serwisowo stronę gazową uzupełnia się azotem. Pompka lub kompresor to rozwiązanie doraźne, po którym warto wrócić do azotu przy najbliższym przeglądzie.

Które objawy zdradzają, że przepona jest przebita?

Membrana dzieli zbiornik na część wodną i gazową. Gdy pęknie, woda przedostaje się na stronę gazu, naczynie traci zdolność do amortyzowania zmian objętości i zaczyna zachowywać się jak zwykły odcinek rury. Najszybszy test: naciśnij iglicę zaworu Schradera. Zamiast gazu poleci woda, jeśli przepona jest uszkodzona. Zanim do tego dojdzie, instalacja zwykle daje sygnały ostrzegawcze:

  • gwałtowne skoki ciśnienia podczas pracy kotła,
  • równie nagłe spadki zaraz po jego wyłączeniu,
  • powtarzające się zrzuty wody przez zawór bezpieczeństwa,
  • zapowietrzone grzejniki mimo regularnego odpowietrzania,
  • wyciek na przyłączu technicznym naczynia.

Nie odkładaj reakcji, bo uderzenia hydrauliczne niszczą wirnik pompy obiegowej i wymiennik ciepła. W większych zbiornikach membrana bywa wymienna, w małych naczyniach ściennych taniej i szybciej wychodzi wymiana całego urządzenia.

Dlaczego miejsce montażu naczynia wpływa na pracę pompy?

Zbiornik wepnij na powrocie, po stronie ssawnej pompy. Wtedy pompa pracuje z dodatnim ciśnieniem na wlocie i nie wpada w kawitację, która wyżera wirnik i podnosi poziom hałasu. Naczynie montuj przyłączem do dołu, żeby ewentualne zanieczyszczenia nie osiadały na membranie.

W kotłowni ten element pracuje w zespole z resztą osprzętu zabezpieczającego: grupą bezpieczeństwa z zaworem bezpieczeństwa i manometrem, filtrem magnetycznym wychwytującym opiłki oraz separatorem powietrza. Warto też dodać szybkozłącze z zaworem rewizyjnym, na przykład AFRISO ASK z gwintem 3/4", bo pozwala odłączyć i wymienić naczynie bez spuszczania wody z całej instalacji. Dobrze dobrany zbiornik, ustawione ciśnienie wstępne i coroczna kontrola załatwiają większość problemów z wahaniami ciśnienia. W ofercie znajdziesz osprzęt potrzebny do prawidłowego wpięcia i zabezpieczenia takiego układu: zawory, szybkozłącza, filtry i pompy obiegowe.
