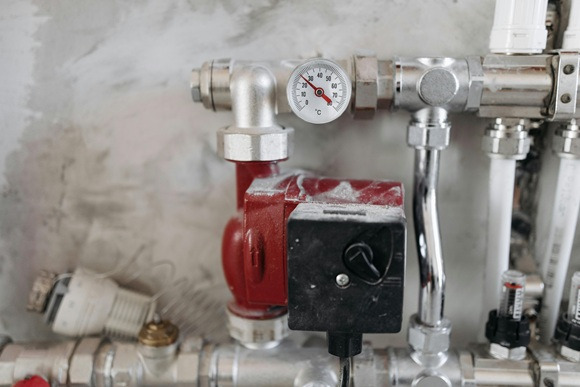

Zawór trójdrożny — co to jest i jak działa?

Aby instalacja grzewcza działała niezawodnie i ekonomicznie, istotna jest precyzyjna regulacja przepływu i temperatury wody. O to właśnie dba zawór trójdrożny — mały komponent o dużym znaczeniu dla sprawności całego systemu.

Czym jest zawór trójdrożny i do czego służy?

Zawór trójdrożny (nazywany również trójdrogowym) to element hydrauliki, niezbędny w instalacjach centralnego ogrzewania (CO), ciepłej wody użytkowej (CWU) oraz w systemach chłodniczych. Jego rola sprowadza się do dwóch podstawowych działań:

  • precyzyjnej regulacji temperatury;
  • zmiany kierunku przepływu czynnika grzewczego.

Konstrukcyjnie zawór składa się z korpusu wyposażonego w trzy króćce oraz wewnętrznego elementu regulacyjnego, zwanego zawieradłem. Ruch elementu regulacyjnego jest kontrolowany przez trzpień.

Jak działa zawór trójdrożny mieszający?

Głównym zadaniem jest redukcja temperatury czynnika grzewczego do poziomu wymaganego przez system. Jest to niezbędne szczególnie w instalacjach niskotemperaturowych, takich jak ogrzewanie podłogowe, które wymaga ścisłej kontroli ciepła.

Co więcej, zawór skutecznie zabezpiecza kocioł przed uszkodzeniem. Podnosząc temperaturę powrotu medium (często powyżej 55°C), zapobiega kondensacji i chroni urządzenie przed niszczącą korozją niskotemperaturową.

Jak działa zawór trójdrożny przełączający?

Zawór przełączający (w odróżnieniu od mieszającego) działa binarnie, na zasadzie „albo-albo”. Jego wyłącznym zadaniem jest zero-jedynkowa zmiana kierunku, w którym płynie cały strumień medium grzewczego, bez możliwości regulacji temperatury.

Urządzenie to kieruje czynnik z jednego wejścia na jedno z dwóch wyjść, pełniąc ważną funkcję w zarządzaniu priorytetem grzania. Jest to niezbędne zwłaszcza w systemach wyposażonych w kotły dwufunkcyjne.

Gdy tylko pojawi się zapotrzebowanie na ciepłą wodę użytkową (CWU), zawór błyskawicznie przekierowuje gorące medium z obiegu centralnego ogrzewania (CO) do wężownicy zasobnika. Po skutecznym ogrzaniu wody, mechanizm automatycznie powraca do zasilania instalacji CO.

Jakie są metody sterowania zaworem trójdrożnym?

Sterowanie zaworami trójdrożnymi odbywa się na dwa główne sposoby: ręcznie lub automatycznie.

Obsługa ręczna jest prosta, ale brakuje jej precyzji. Wymaga od użytkownika samodzielnego ustawiania pozycji elementu, najczęściej za pomocą pokrętła lub dźwigni.

Automatyka gwarantuje stabilność i wyjątkową dokładność regulacji, niezbędną dla efektywnej pracy instalacji. Proces ten realizuje siłownik (napęd), który współpracuje ze sterownikiem systemu.

Siłownik odbiera dane z czujników temperatury, dynamicznie dostosowując położenie zaworu. Najczęściej spotykane są siłowniki elektryczne, choć istnieją też rzadziej używane napędy pneumatyczne lub hydrauliczne.

Gdzie zamontować zawór trójdrożny w instalacji CO i CWU?

Podczas instalacji kluczowe jest bezwzględne stosowanie się do kierunku przepływu, który jest wyraźnie oznaczony strzałkami na obudowie zaworu.

Pozycjonowanie zaworu względem pompy obiegowej zależy od systemu:

W instalacjach Centralnego Ogrzewania (CO) zawór montujemy zawsze za pompą.

W obiegu Ciepłej Wody Użytkowej (CWU) zawór musi znaleźć się bezpośrednio przed pompą.

Bezwzględnie zabrania się montowania zaworu na rurze łączącej kocioł z otwartym naczyniem wzbiorczym. Jest to działanie prewencyjne, zapobiegające niekontrolowanemu i niebezpiecznemu wzrostowi ciśnienia w instalacji.

Jakie są objawy uszkodzenia zaworu trójdrożnego?

Uszkodzony zawór trójdrożny natychmiast zakłóca stabilność kontroli temperatury w systemach CO (centralnego ogrzewania) i CWU (ciepłej wody użytkowej). Oznaki awarii są zazwyczaj wyraźne i wymagają szybkiej interwencji:

  • zimne grzejniki w systemie CO, mimo że kocioł pracuje z pełną mocą,
  • niestabilność lub całkowity brak ciepłej wody użytkowej (CWU),
  • nietypowe hałasy, takie jak stukanie, szumy lub piski, sugerujące mechaniczne zablokowanie zawieradła,
  • widoczne wycieki w pobliżu korpusu, wskazujące na zużycie uszczelek,
  • częste źródło problemów to nagromadzenie zanieczyszczeń, osadów i mułu.

Na szczęście, regularna konserwacja i czyszczenie zazwyczaj szybko przywracają pełną sprawność urządzenia.

Jak zawór trójdrożny chroni kocioł przed korozją niskotemperaturową?

Korozja niskotemperaturowa stanowi poważne zagrożenie dla kotłów opalanych paliwami stałymi. Ten destrukcyjny proces rozpoczyna się, gdy temperatura wody powracającej do systemu spadnie poniżej krytycznego punktu rosy spalin, który wynosi zazwyczaj 50–60°C.

Przekroczenie tego progu powoduje skraplanie się pary wodnej na zimnych powierzchniach wymiennika. Skropliny te natychmiast łączą się ze związkami siarki i chloru, tworząc silnie żrące kwasy (np. siarkowy). Kwasy te błyskawicznie degradują stalowe i żeliwne elementy kotła.

Zawór trójdrożny czy czterodrożny: co wybrać do instalacji?

Wybór odpowiedniego zaworu zależy od specyfiki instalacji. Zawór trójdrożny jest standardowym i wystarczającym rozwiązaniem dla większości obiegów grzewczych, w tym ogrzewania podłogowego. Zapewnia on podstawową ochronę powrotu kotła.

Znacznie większe możliwości oferuje jednak zawór czterodrożny. Posiadając cztery porty, umożliwia on zaawansowaną kontrolę nad systemem, co jest ważne, zwłaszcza przy kotłach na paliwo stałe. Urządzenie to zarządza jednocześnie dwoma procesami.

Zawór czterodrożny podnosi temperaturę wody powracającej do źródła ciepła, maksymalnie chroniąc je przed korozją niskotemperaturową. Jednocześnie precyzyjnie obniża temperaturę wody zasilającej grzejniki. W efekcie uzyskujemy wyjątkowo dokładną regulację ciepła w budynku i optymalizację pracy całego systemu.
