Zawór kulowy czy grzybkowy – który wybrać do instalacji?

Dobór właściwego zaworu w instalacjach wodnych i gazowych ma bezpośredni wpływ na funkcjonalność i bezpieczeństwo całego systemu. Dla instalatora duże znaczenie ma nie tylko sposób działania zaworu, ale także jego trwałość, możliwość konserwacji i dostosowanie do warunków pracy. W tym artykule przyglądamy się różnicom pomiędzy zaworami kulowymi a zaworami grzybkowymi.

Czym jest zawór kulowy i zawór grzybkowy?

Zarówno zawory kulowe, jak i grzybkowe, są powszechnie stosowane w instalacjach domowych oraz przemysłowych. Ich podstawowa funkcja – sterowanie przepływem cieczy lub gazu – realizowana jest jednak w zupełnie odmienny sposób.

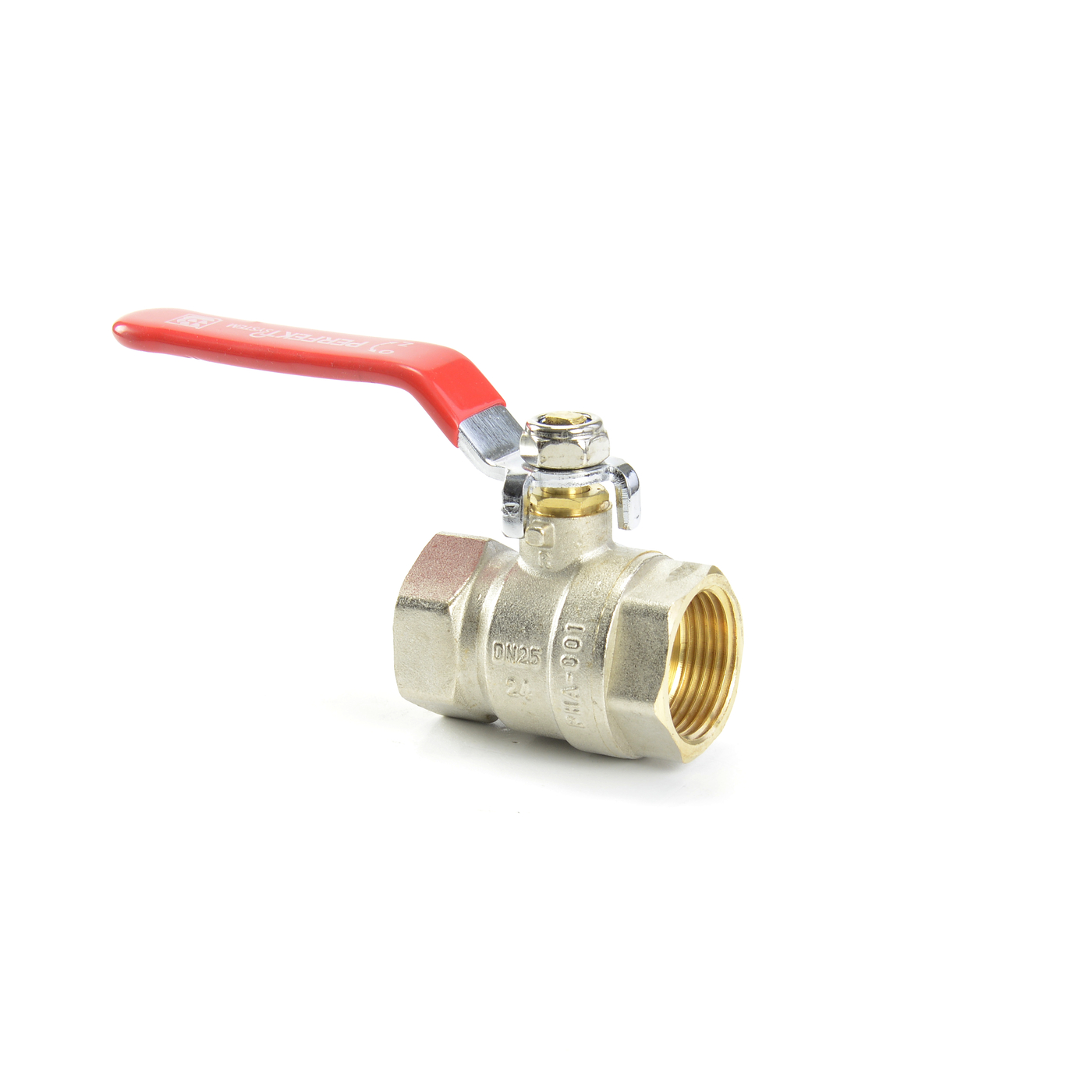

Zawór kulowy – prosta konstrukcja, szybkie działanie

Wewnątrz zaworu kulowego znajduje się kula z przelotowym otworem, która obraca się o 90 stopni względem osi rurociągu. Gdy otwór jest ustawiony równolegle do przepływu, medium przemieszcza się swobodnie. Obrót kuli o ćwierć obrotu natychmiast przerywa przepływ. Dzięki prostej budowie zawory kulowe cenione są za szybkość działania i niezawodność.

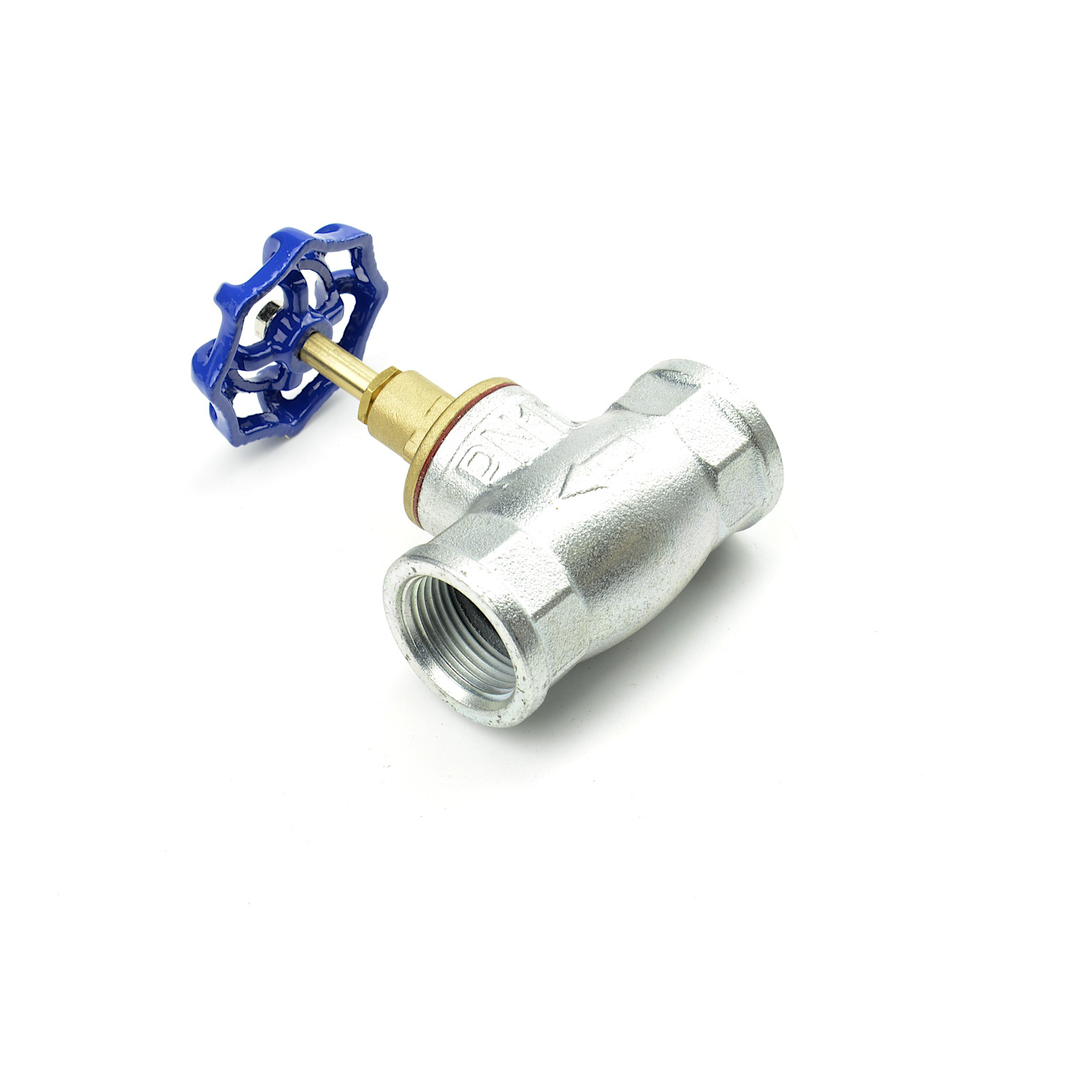

Zawór grzybkowy – regulacja z wykorzystaniem trzpienia

W konstrukcji zaworu grzybkowego zastosowano trzpień z ruchomym grzybkiem. Pokrętło porusza grzybkiem w pionie, umożliwiając precyzyjne zwiększanie lub ograniczanie przepływu. To rozwiązanie pozwala dostosować ilość gazu lub cieczy do bieżących potrzeb instalacji. Właśnie dlatego zawory grzybkowe stosowane są w układach wymagających regulacji, a nie tylko odcięcia.

Jakie funkcje pełnią zawory kulowe i grzybkowe w instalacjach?

W zależności od charakterystyki systemu, zawory mogą pełnić różne funkcje. Warto znać ich mocne i słabe strony, by skutecznie je dopasować do miejsca montażu.

Zawór kulowy jako skuteczny zawór odcinający

Dzięki możliwości szybkiego zamykania przepływu, zawór kulowy często stosowany jest jako zawór odcinający. Jego obsługa ogranicza się do przekręcenia dźwigni, co sprawia, że jest wyjątkowo praktyczny w sytuacjach awaryjnych lub serwisowych. Szczelność i odporność mechaniczna dodatkowo zwiększają jego przydatność w systemach wodnych, gazowych oraz grzewczych.

Zawór grzybkowy – idealny tam, gdzie liczy się precyzja

W przypadku instalacji, w których wymagane jest dokładne sterowanie przepływem – np. w kotłowniach, układach parowych czy chemicznych – lepiej sprawdza się zawór grzybkowy. Pozwala on płynnie regulować ilość przepływającego medium, zapewniając większą kontrolę.

Budowa i działanie zaworów

Różnice w budowie mają bezpośredni wpływ na sposób działania, a także zakres zastosowań zaworów. Poniżej omówiono mechanizm działania każdego z nich.

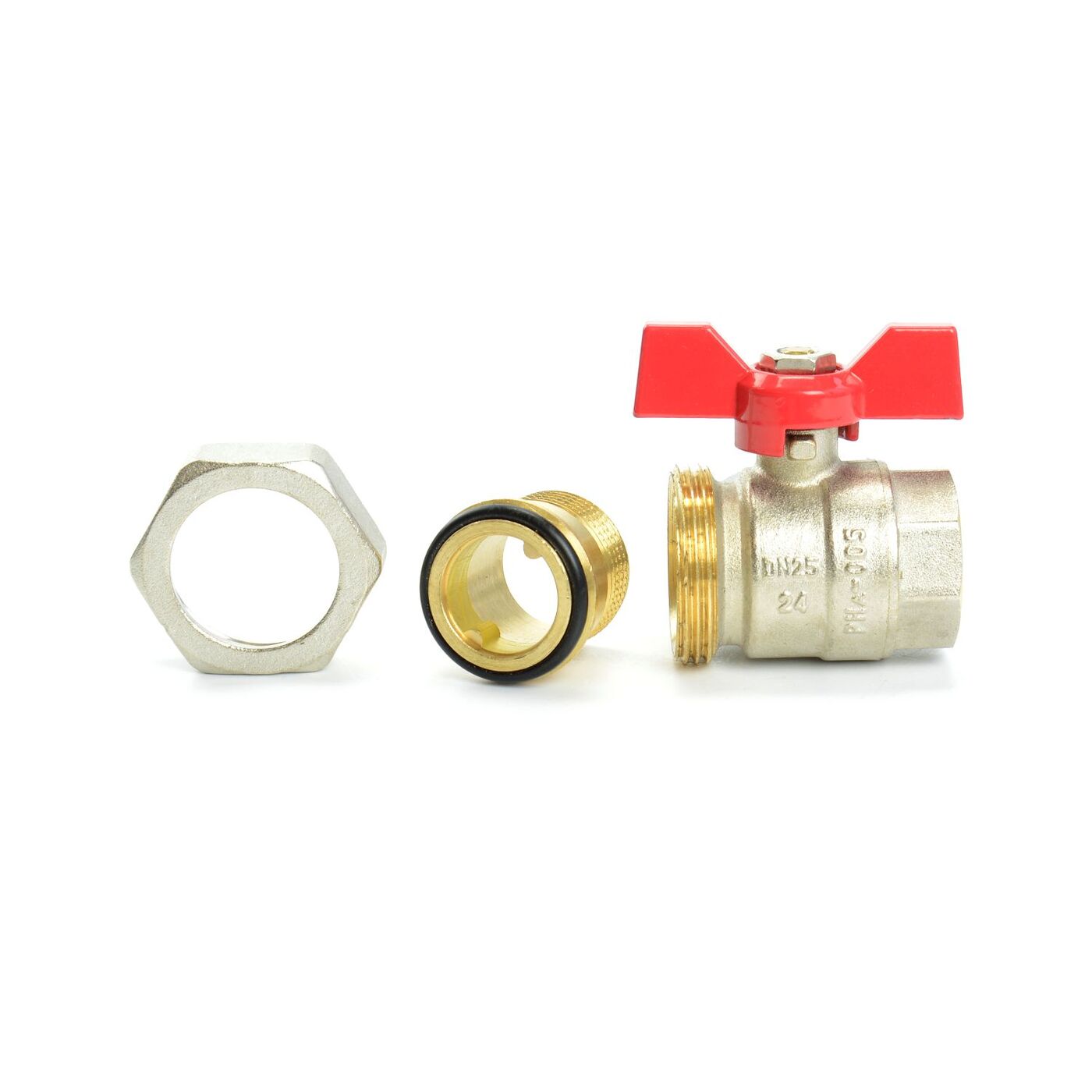

Zawór kulowy – mechanizm z kulą i teflonowymi uszczelkami

Wewnątrz zaworu kulowego znajduje się kula z przelotowym otworem oraz teflonowe pierścienie uszczelniające. Obrót kuli powoduje otwarcie lub zamknięcie przepływu. Taka konstrukcja sprawia, że medium nie napotyka znaczącego oporu, a ryzyko przecieków jest zminimalizowane. Zawory kulowe są odporne na korozję, a ich żywotność może wynosić nawet kilkanaście lat bez konieczności konserwacji.

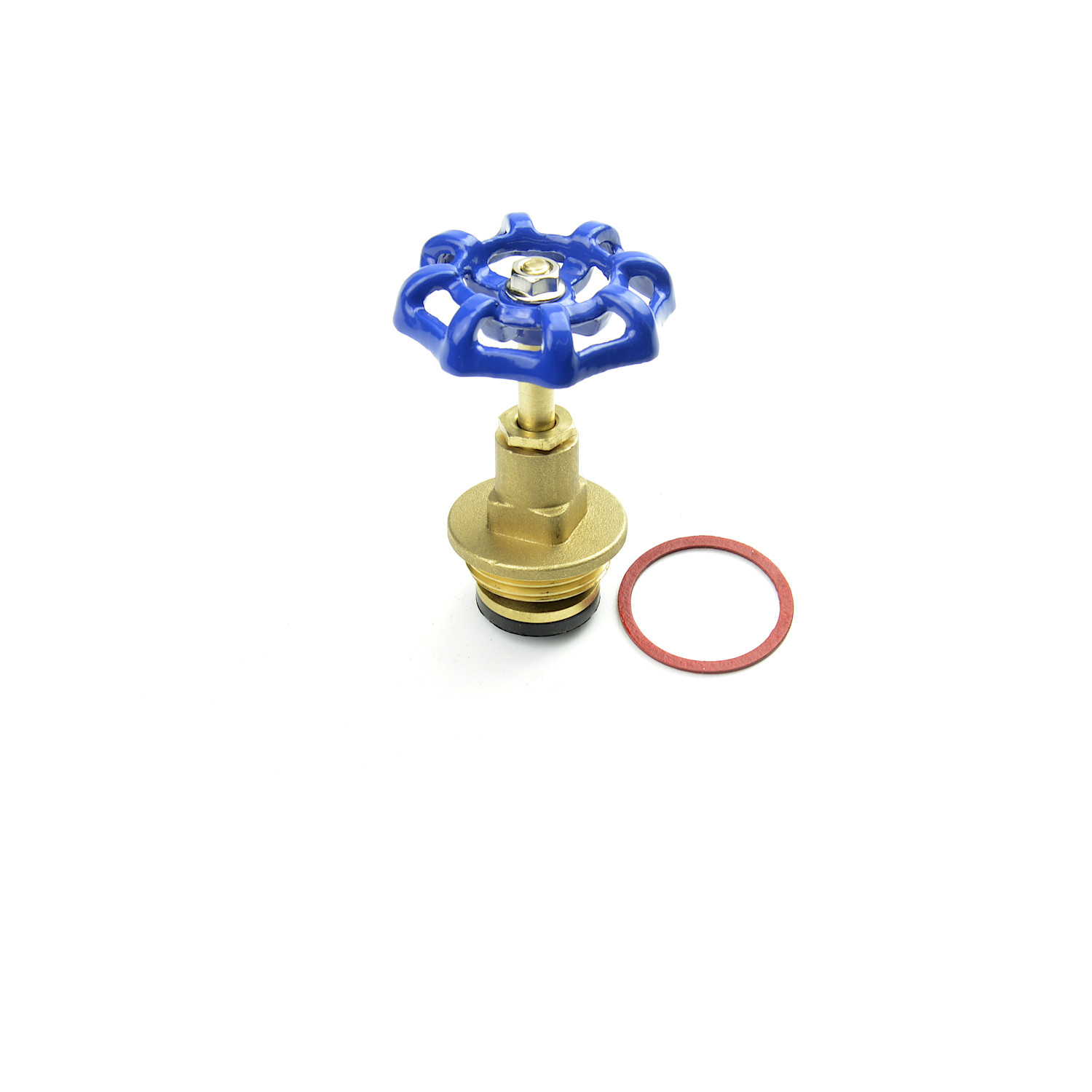

Zawór grzybkowy – tłok i gwintowany trzpień

W zaworze grzybkowym trzpień z grzybkiem przesuwa się w pionie. Stopniowe obracanie pokrętła umożliwia dokładne dozowanie przepływu. Grzybek może być wyposażony w uszczelkę z teflonu (dla gorącej wody lub chemikaliów) lub z gumy (dla zimnej wody). Tego typu zawory są bardziej złożone, ale za to dużo bardziej elastyczne, jeśli chodzi o regulację.

Porównanie zaworów kulowych i grzybkowych

Aby ułatwić decyzję, poniżej zestawiono najważniejsze różnice między tymi dwoma typami zaworów, z uwzględnieniem ich praktycznych cech.

Mocne i słabe cechy zaworów kulowych

Zalety:

• szybkie otwieranie i zamykanie (obrót o 90 stopni),
• wysoka szczelność,
• prostota konstrukcji i montażu,
• trwałość, nawet przy pracy w trudnych warunkach.

Wady:

• brak możliwości płynnej regulacji przepływu,
• potencjalne zużycie uszczelek przy długotrwałej pracy na częściowym otwarciu.

Mocne i słabe cechy zaworów grzybkowych

Zalety:

• precyzyjna regulacja przepływu,
• możliwość pracy w wysokiej temperaturze i ciśnieniu,
• stabilność parametrów przy zmiennych warunkach.

Wady:

• wolniejsze działanie,
• podatność na zanieczyszczenia (osadzanie się kamienia i rdzy),
• większe wymagania konserwacyjne.

Gdzie montuje się zawory kulowe?

Zawory kulowe są produktem o uniwersalnym zastosowaniu. Instalatorzy montują je m.in.:

• w domowych systemach wodociągowych jako zawory wodne główne lub lokalne,
• w instalacjach gazowych – na wejściu do budynku lub przed urządzeniem,
• w centralnym ogrzewaniu – do odcinania obiegów grzewczych,
• w ogrodnictwie i nawadnianiu – jako zawory szybkozłączne,
• w przemyśle – w liniach przesyłowych cieczy lub gazów,

Ich prostota i trwałość powodują, że są jednym z najczęściej wybieranych rozwiązań.

Gdzie sprawdzają się zawory grzybkowe?

Zawory grzybkowe znajdują zastosowanie tam, gdzie istotna jest kontrola i regulacja, a nie tylko samo odcięcie przepływu. Najczęstsze miejsca montażu to:

• instalacje grzewcze (kotłownie, ciepłownie),
• układy parowe i technologiczne,
• instalacje chemiczne,
• sieci wodociągowe z punktami regulacyjnymi,

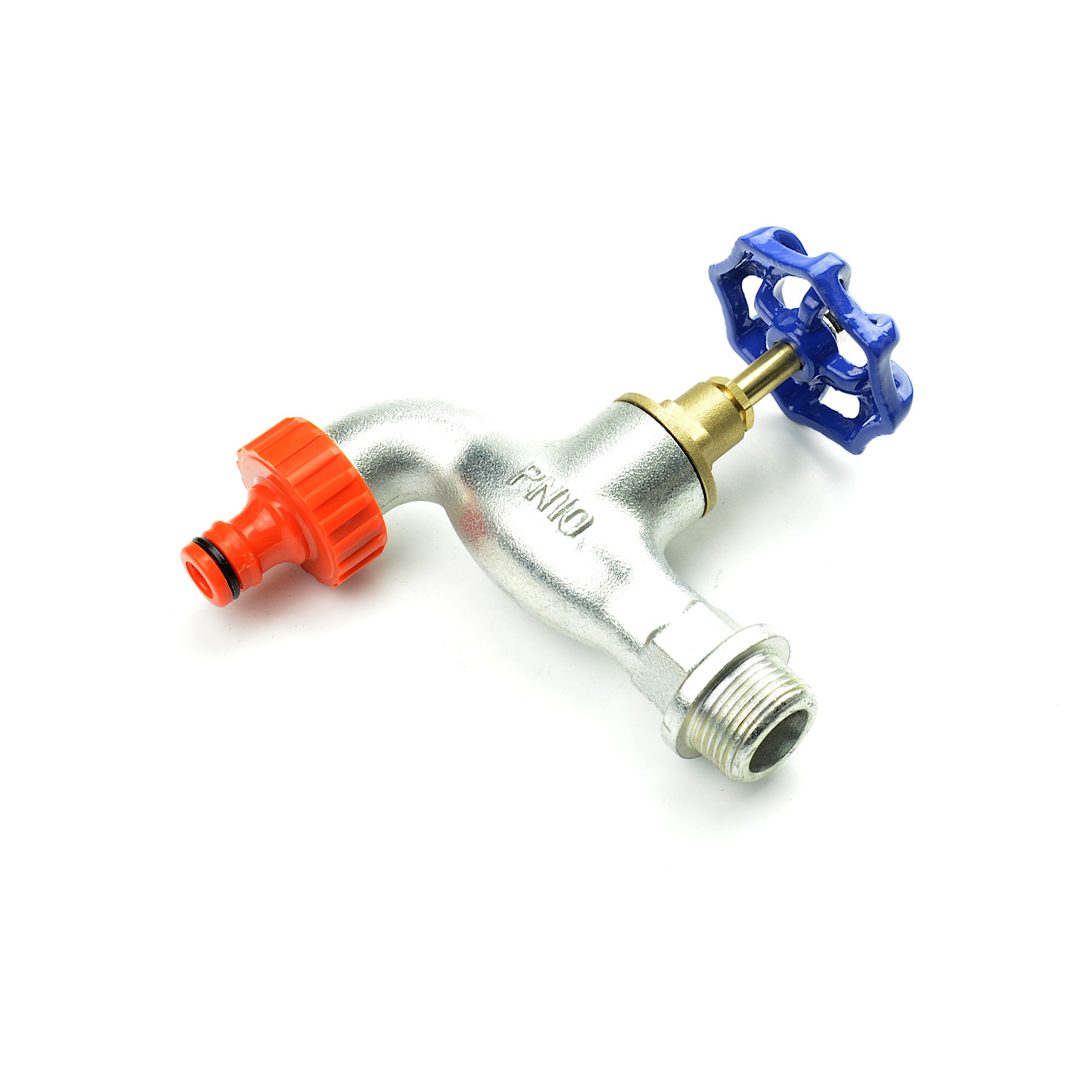

• zewnętrzne punkty poboru wody – jako zawory czerpalne.

Konstrukcja zaworów grzybkowych pozwala na pracę w szerokim zakresie temperatur i ciśnień.

Jaki zawór wybrać – kulowy czy grzybkowy?

Decyzja powinna wynikać z funkcji, jaką zawór ma pełnić w instalacji. Jeśli liczy się szybkość działania i szczelność – lepszym wyborem będzie zawór kulowy. Sprawdzi się on jako:

• zawór odcinający główny lub pomocniczy,
• zabezpieczenie systemu przed awarią,
• element prostego układu, w którym przepływ jest albo otwarty, albo zamknięty.

W przypadku instalacji wymagających precyzyjnego dostosowania przepływu, lepiej postawić na zawór grzybkowy. Pozwoli on:

• płynnie regulować dopływ medium,
• ustabilizować ciśnienie,
• zminimalizować ryzyko szoku hydraulicznego.

Co warto zapamiętać wybierając zawór kulowy lub grzybkowy?

Zawory kulowe i zawory grzybkowe mają odmienne konstrukcje i przeznaczenie, dlatego dobór konkretnego rozwiązania powinien być poprzedzony analizą potrzeb instalacji. Zawór kulowy sprawdzi się tam, gdzie znaczenie ma niezawodność i szybkość działania, a zawór grzybkowy – gdy priorytetem jest precyzyjna kontrola. Dobrze dobrany zawór wpływa nie tylko na komfort użytkowania, ale też na trwałość i bezpieczeństwo całej instalacji.
