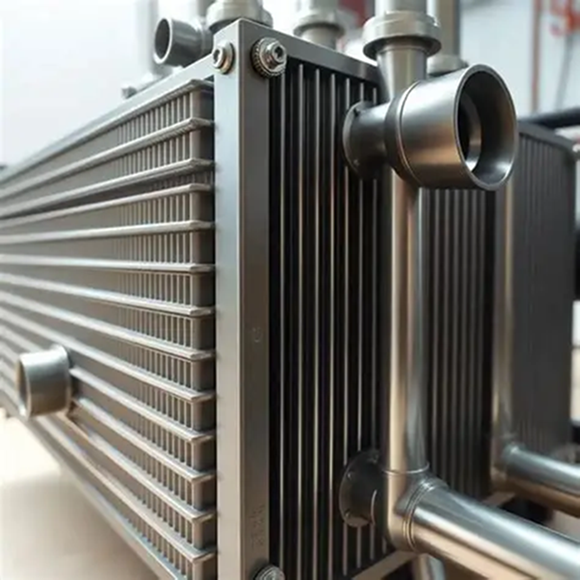

Wymiennik ciepła - jak działa, jakie są rodzaje i gdzie go zastosować w instalacji CO i CWU?

Wymiennik ciepła przekazuje energię między dwoma mediami bez ich mieszania - ciepło przechodzi przez ściankę rozdzielającą oba obiegi dzięki konwekcji i przewodzeniu. Najwyższą sprawność i największy odzysk ciepła daje układ przeciwprądowy, w którym media płyną w przeciwnych kierunkach. Dobór typu wymiennika, od płytowego po spiralny, decyduje o skuteczności i trwałości instalacji zarówno w domu, jak i w przemyśle.

Jak działa wymiennik ciepła?

Zadaniem wymiennika jest przekazanie energii między dwoma odseparowanymi mediami bez ich mieszania. Ciepło przechodzi przez ścianki urządzenia na drodze konwekcji i przewodzenia, a o sprawności decyduje przede wszystkim kierunek przepływu - najwięcej ciepła odzyskuje układ przeciwprądowy.

W praktyce na wydajność pracują trzy rzeczy: przeciwprąd zamiast współprądu, przepływ burzliwy (turbulentny), który przenosi energię skuteczniej niż spokojny ruch laminarny, oraz wysoka przewodność cieplna materiału ścianek. Na etapie projektu inżynierowie opisują te zjawiska liczbami bezwymiarowymi, m.in. liczbą Nusselta i Prandtla, i na tej podstawie dobierają powierzchnię oraz geometrię wymiany.

Rodzaje wymienników ciepła stosowanych w instalacjach

O wyborze konstrukcji decydują właściwości medium i wymagana wydajność. Najogólniej wymienniki dzielimy na stykowe, w których media się kontaktują, oraz bezstykowe (przeponowe), gdzie rozdziela je ścianka. W budownictwie mieszkalnym dominuje wymiennik płytowy, zwykle ze stali nierdzewnej lub miedzi. Same płytowe występują w kilku odmianach konstrukcyjnych: lutowane, skręcane (uszczelkowe), spawane oraz płaszczowo-płytowe.

Cięższe zastosowania sięgają po masywniejsze jednostki płaszczowo-rurowe i spiralne. Przy mocno zanieczyszczonych mediach sprawdza się układ „rura w rurze", a w chłodnictwie i pompach ciepła pracują wymienniki lamelowe, pełniące funkcję parowników lub skraplaczy. W wentylacji stosuje się rekuperatory i regeneratory, czasem uzupełniane o gruntowy wymiennik. W obiegach pośrednich nośnikiem bywa roztwór glikolu, który zabezpiecza układ przed zamarzaniem.

Gdzie zastosować wymiennik ciepła w instalacji CO?

Wymiennik pozwala rozdzielić dwa obiegi wody, nie mieszając ich. Dzięki temu kocioł jest chroniony przed osadami i zanieczyszczeniami z pozostałej części instalacji, co wydłuża jego żywotność. Umożliwia też połączenie układu otwartego z zamkniętym, na przykład wtedy, gdy kocioł na paliwo stałe ma zasilać nowoczesną instalację grzejnikową. Typowe zastosowania w ogrzewaniu:

  • oddzielenie kotła od osadów krążących w obiegu grzejnikowym,
  • łączenie układu otwartego (np. kocioł na drewno) z zamkniętym,
  • pośredniczenie między siecią ciepłowniczą a instalacją budynku,
  • oddzielenie źródła ciepła od domowej sieci,
  • przekazywanie ciepła w instalacjach solarnych.

Pracę układu wspierają pompy obiegowe, a za zmiany ciśnienia wynikające z rozszerzalności cieplnej wody odpowiada naczynie wzbiorcze. Zawory zwrotne pilnują z kolei właściwego kierunku przepływu, zapobiegając cofaniu się medium.

Sprawdź także: Jakie rury do centralnego ogrzewania będą najlepsze? Zobacz porównanie materiałów

Zastosowanie wymiennika ciepła w instalacji CWU

W przygotowaniu ciepłej wody użytkowej wymiennik pracuje w trybie przepływowym lub pojemnościowym. W zasobniku sercem układu jest wężownica, która oddaje ciepło bezpośrednio do wody użytkowej. Zbiorniki z dwiema wężownicami łączą różne źródła ciepła, na przykład kocioł gazowy i kolektory słoneczne - jedna wężownica przyjmuje ciepło z instalacji grzewczej, druga z solarów.

Dla czteroosobowej rodziny orientacyjnie sprawdza się zasobnik o pojemności 200-300 litrów. Taki układ szybko podgrzewa wodę, spina kilka źródeł energii i utrzymuje stabilną temperaturę. Wymienniki stosuje się też w technice basenowej, często razem z grzałkami elektrycznymi, które podtrzymują parametry wody niezależnie od pracy głównego źródła.

Jak dobrać wymiennik ciepła do instalacji grzewczej?

Dobór zaczyna się od analizy parametrów: to powierzchnia wymiany i długość termiczna realnie kształtują sprawność układu. Przy projektowaniu instalacji warto uwzględnić:

  • przepływ dobrany tak, by ograniczyć spadki ciśnienia,
  • współczynnik COP w układach z pompą ciepła,
  • solidną izolację termiczną ograniczającą straty,
  • utrzymanie właściwej różnicy temperatur między obiegami,
  • trwałe komponenty przyłączeniowe, jak dobrej jakości śrubunki i zawory.

Rzetelne obliczenia chronią przed przewymiarowaniem sprzętu, co obniża koszt inwestycji i poprawia kulturę pracy układu. Dobrze dobrany wymiennik pracuje bezawaryjnie przez wiele lat.

Jak czyścić i konserwować wymiennik ciepła?

Sprawność wymiennika zależy od regularnej konserwacji. Największym problemem jest kamień kotłowy, który działa jak izolator i potrafi ograniczyć wymianę ciepła nawet o około jedną trzecią, a odkładając się miejscowo, prowadzi do przegrzań i naprężeń w konstrukcji. W utrzymaniu urządzenia pomaga kilka działań:

  • płukanie wsteczne usuwające luźne osady,
  • odkamienianie wykonywane orientacyjnie co około dwa lata,
  • kontrola parametrów fizykochemicznych wody,
  • kontrola twardości wody i, w razie potrzeby, jej zmiękczanie, bo to twardość napędza osadzanie kamienia,
  • czyszczenie chemiczne, na przykład kwasem cytrynowym,
  • utrzymanie pełnej drożności kanałów przepływowych.

Czyste powierzchnie to mniejsze opory przepływu, więc pompy obiegowe zużywają mniej energii. Regularny serwis przekłada się na niższe koszty i pewną pracę ogrzewania w sezonie.
